Триплекс-канализация

Триплекс - это ливневая канализация 3 в 1, комплексная система очистки, которая необходима для обработки сточных вод. Совмещает в себе 3 отсека с разными задачами по отделению частиц. Комплексная система очистки стоков КСОС.

скачать опросный лист на сорбционный блокСкачать опросный лист для подбора ливневой канализации (80Kb)

Заполненный опросный лист присылайте на почту: zakaz@avestplast.ru
На возникшие вопросы Вам ответят менеджеры по телефонам: +7 (812) 702-74-02, 923-37-32.

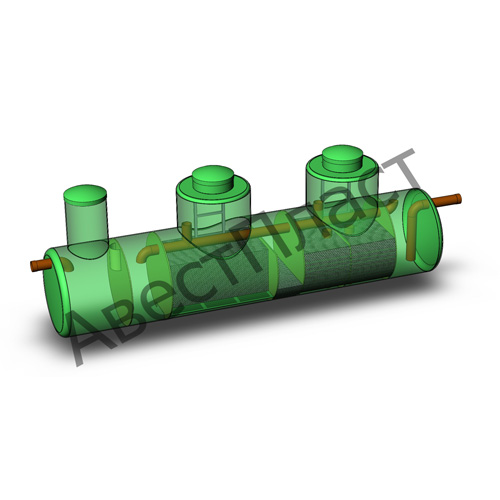

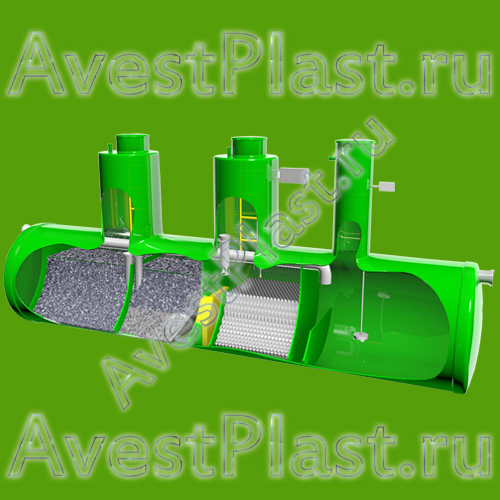

Фотомодели триплекса

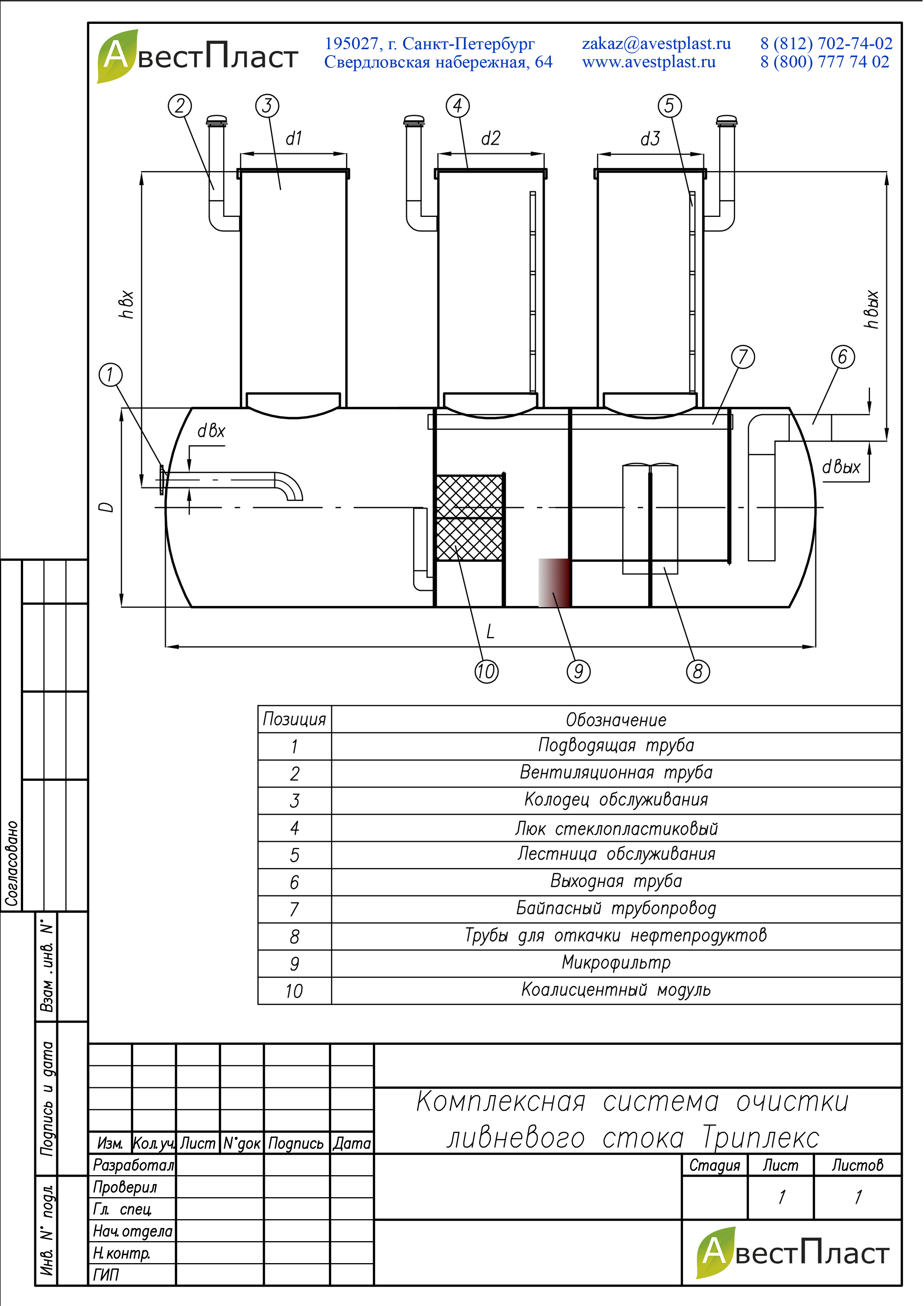

Чертеж-схема триплекс-системы

jpg Чертеж-схема триплекс-системы - посмотреть

pdf Чертеж-схема триплекс-системы - посмотреть

Входит в состав:

1. коализаторный модуль

2. открытопористый микрофильтр

3. внутреннее байпасное устройство

4. патрубок для откачки нефтепродуктов

5. обслуживающая горловина для очистки/осмотра отсека пескоуловителя

6. обслуживающий колодец очистки/осмотра отсека нефтеуловителя

7. комплект контрольно-сигнальной автоматики для нефтепродуктов

8. комплект контрольно-сигнальной автоматики для взвешенных веществ

Проектные показатели очистных сооружений:

  • производительность л/сек.
  • степень очистки по нефтепродуктам
  • степень очистки по взвешенным веществам

Состав канализационной системы Триплекс:

  • пескоуловитель
  • маслобензоотделитель
  • блок угольной доочистки

Показатели:

  • нефтепродукты на входе до 75 мг/л, на выходе до 0,03 мг/л.
  • взвешенные вещества на входе до 300мг/л, на выходе до 3 мг/л.

Описание

Очистка происходит в самотечном режиме. Загрязнённый сток попадает в камеру пескоуловителя, где под действием гравитационных сил, происходит осаждение взвешенных веществ. При превышении расчётного стока, поток, по байпасной линии, направляется в общую канализационную сеть.

Из камеры пескоуловителя стоки попадают в камеру маслоотделителя, где с помощью эффективных коалесцентных модулей отделяется основная масса нефтепродуктов, содержащихся в стоке, с последующей очисткой в открыто-пористом микрофильтре. Из камеры маслоотделителя сток попадает в камеру угольной доочистки, где происходит окончательная очистка стока. Сток в безнапорном режиме проходит через фильтр, в котором задерживаются оставшиеся нефтепродукты и взвешенные вещества. Камера угольной доочистки (сорбционного блока) состоит из двух рабочих отсеков.

В первом отсеке сорбционного блока находится слой цеолита и слой активированного угля. Цеолит предназначен для равномерного распределения потока и задержки взвешенных веществ, а также препятствует попаданию их в слой активированного угля, предотвращая закупорку последнего. Проходя через первый отсек сток попадает во второй, полностью заполненный активированным углём окончательно очищаясь от нефтепродуктов, поднимается на поверхность и далее следует в канализационный коллектор.

Маслоотделитель снабжен сигнализацией уровня собранного масла. Датчик уровня масла световым сигналом оповестит оператора о необходимости удаления собранных нефтепродуктов из камеры отделителя. Аналогичной сигнализацией снабжён пескоуловитель.

Собранные нефтепродукты откачиваются из камеры через специальный патрубок ассенизационной машиной. Коалесцентные блоки маслоотделителя не требуют замены и регенерации. Обслуживание блоков заключается в том, что они периодически (как правило, 1 раз в год ) изымаются из сепаратора и промываются струей теплой воды . После этой процедуры коалесцентный блок готов к дальнейшей эксплуатации. Материал блока химически стоек, не коррозирует, не меняет своих свойств с течением времени.


Технические размеры Триплекса

Производительность, л/с Диаметры dвх и dвых, мм  Габариты DхL, мм
 Малое кол-во осадка Среднее кол-во осадка Большое кол-во осадка
1,5  По тех. заданию 110/160/200/250/315/400 1000х5000 1000х5300 1000х6000
3 1500х3800 1500х4300 1500х4900
6 1500х5600 1500х6200 1500х6850
10 2000х4000 2000х4400 2000х5200
15 2000х5700 2000х6200 2000х6800
20 2000х6800 2000х7500 2000х8500
25 2000х7600 2000х8300 2000х9400
30 2400х5900 2400х6500 2400х7400
40 2400х6400 2400х7400 2400х8300
50 2400х8800 2400х10000 2400х11200
65 2400х10100 2400х12200 2400х13500
70 3000х9200 3000х9500 3000х11000
80 3000х10700 3000х11000 3000х12300
90 3000х11800 3000х12500 3000х13650
100 3000х12600 3000х13500 3000х14400
110 3000х13200 3000х14200 3200х14000
120 3000х14000 3000х14700 3200х14700

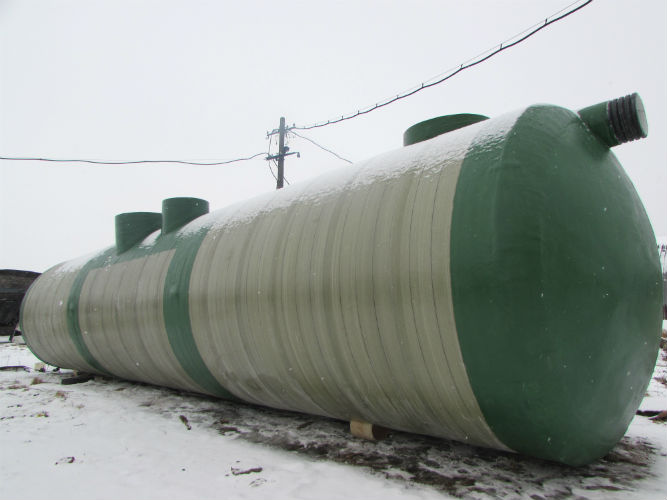

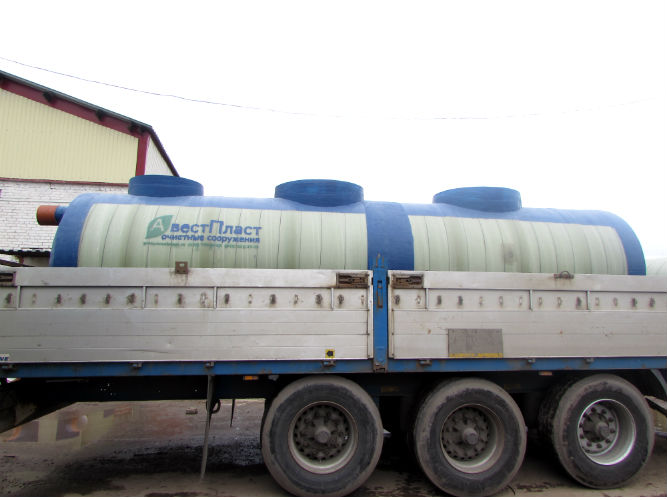

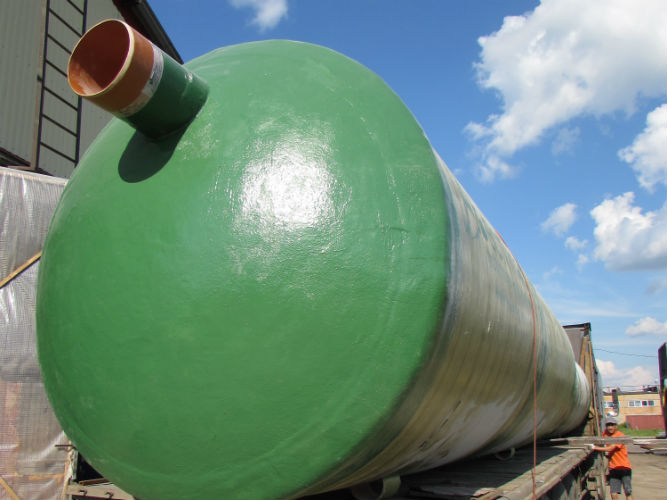

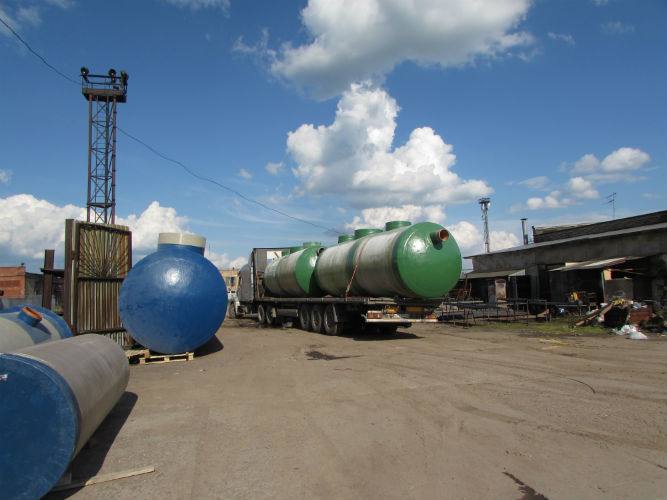

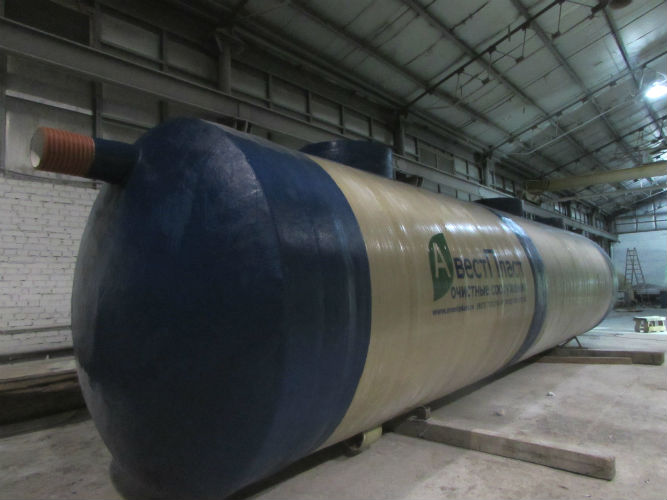

Фотографии триплекса
