Канализационная насосная станция

Что такое КНС?

КНС – канализационная насосная станция для перекачки различных видов жидкостей. КНС - это целый комплекс гидротехнического оборудования, которое функционирует автономно и надежно. КНС делят на: бытовые, ливневые и промышленные.
КНС, канализационная насосная станция

Зачем нужна канализационная станция?

Одним из самых главных элементов коммуникационных систем является канализационная насосная станция (КНС). Ее предназначение – перекачивание вод различного типа: бытовых, ливневых, хозяйственных, промышленных и сточных. С помощью канализационной насосной станции можно обеспечивать подачу вод на очистные сооружения, когда рельеф не допускает их отвода самотеком. Канализационные насосные станции перекачивают ливневые, бытовые и хозяйственные воды. КНС могут быть выполнены и укомплектованы индивидуально, производятся различными по диаметру и высоте.


downloadСкачать опросный лист на КНС (82Kb)

Заполненный опросный лист присылайте на почту: zakaz@avestplast.ru
На возникшие вопросы Вам ответят менеджеры по телефонам: +7 (812) 702-74-02, 923-37-32.

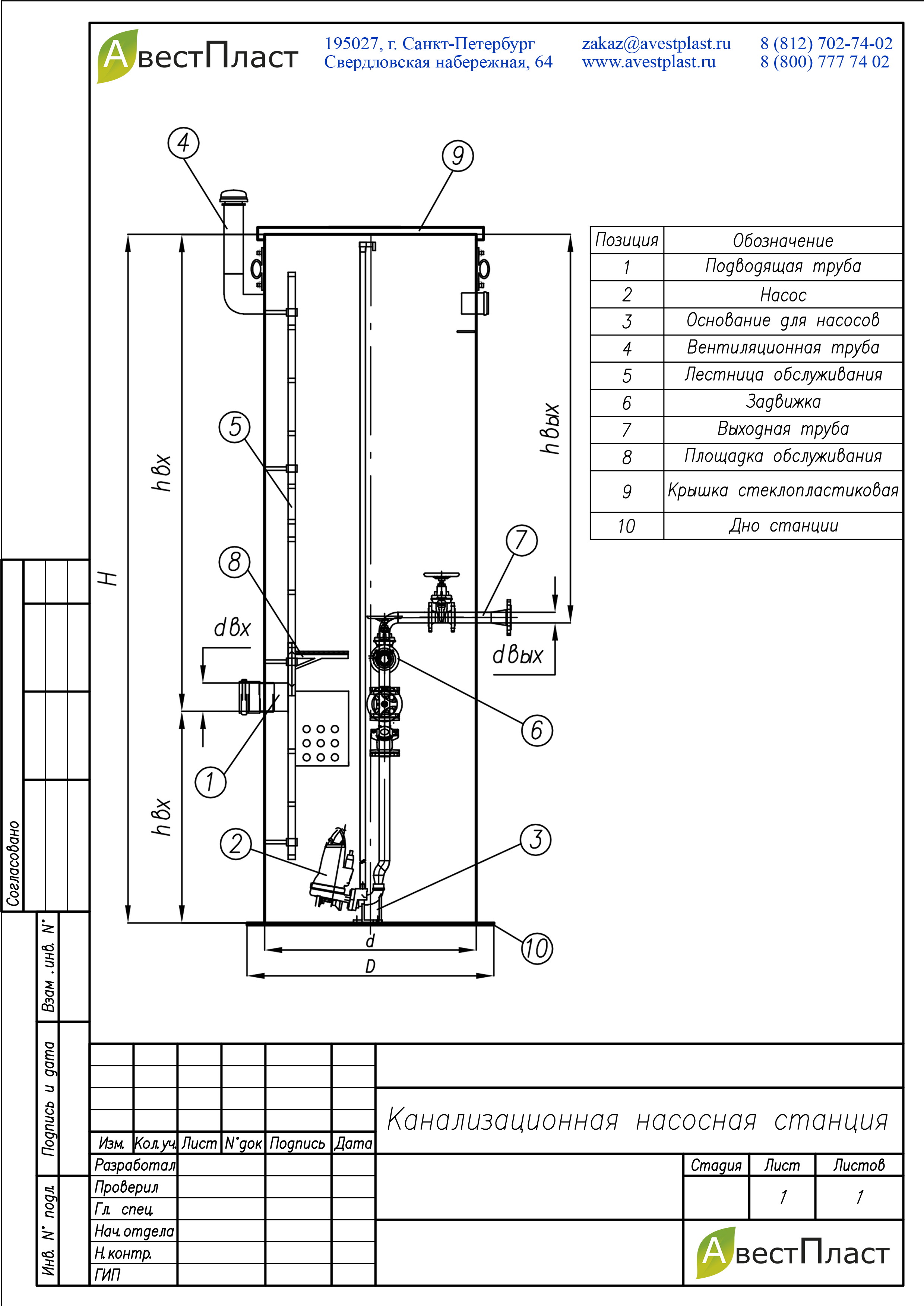

Чертеж-схема КНС

jpg Чертеж-схема КНС - посмотреть

pdf Чертеж-схема КНС - посмотреть


Технические размеры КНС

Диаметр емкости D, мм Высота корпуса H, мм
1000 3000 - 15000
1200
1400
1500
1600
1800
2000
2200
2400
2500
3000
3200
3600
4200

Что представляет собой канализационная насосная станция?

Цилиндрический корпус КНС, устанавливающийся вертикально. Он оснащен погружными насосами, благодаря которым создается напор для перемещения сточных вод на рельеф местности либо очистные сооружения. КНС оснащаются специальной системой для работы в автоматическом режиме. Присутствие обслуживающего персонала не требуется, управлять КНС можно удаленно.

Корпуса КНС изготавливается из материалов, стойких к коррозийным воздействиям. Это может быть армированный стеклопластик или пластик. Благодаря использованию этих материалов срок службы станции более 50 лет, и не нуждаются в антикоррозийной обработке, работая в штатном режиме. Канализационная насосная станция имеет производительность от 1 до 20 тысяч кубических метров в час.

Область применения таких станций очень широка: они могут использоваться и для перекачки сточных вод от единственного частного дома, и для транспортировки стоков города, население которого составляет полмиллиона человек. КНС насосные станции, предлагаемые компанией АвестПласт, созданы на базе армированного стеклопластика, укомплектованы трубопроводом из нержавейки и насосным оборудованием.

На отечественном рынке наиболее распространенными из насосов для станций КНС являются:

  • Flygt (Швеция);
  • Grundfos (Дания);
  • ABS (Швеция);
  • Zenit (Италия).

Как функционирует КНС?

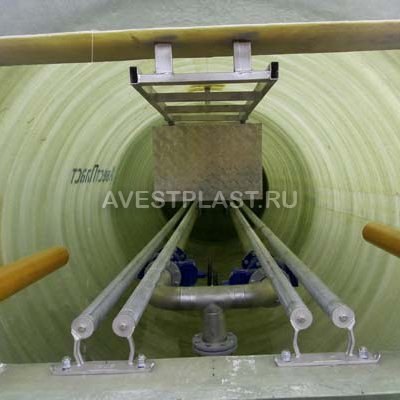

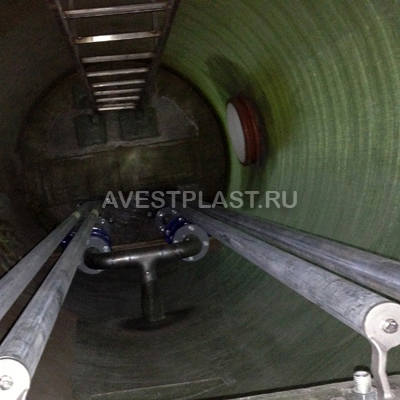

По трубопроводу сточные воды подаются в приемный резервуар станции, дно которого оснащено насосными агрегатами. Эти агрегаты фиксируются на металлических подставках, которые имеют узлы крепления с герметичными прокладками. Благодаря этой системе производится подача под давлением вод в напорный трубопровод.

Когда включается рабочий насос, стоки по трубопроводам подаются в распределительную камеру с задвижками, которые будут направлять поток в отводящий напорный патрубок. При функционировании станции в нормальном режиме задвижки находятся в открытом положении. Обратные клапаны, установленные на трубопроводах устройств, не дают водам попадать обратно в насосный агрегат.

Для сбора мусора, попадающего в резервуар с водой, предназначена сороудерживающая корзина. Верхняя часть станции оснащена крышкой с люком, обеспечивающей доступ внутрь станции для опорожнения корзины, а также на случай, если потребуется извлечь насосный агрегат. Верхняя часть КНС укомплектована вентиляционным патрубком для обеспечения воздухообмена внутри станции. Боковая стена резервуара оборудована датчиками, с помощью которых производится управление насосными агрегатами.


Как монтируется КНС?

Монтаж КНС производят на фундаментную плиту из железобетона, выполненную по месту или готовую. Фундамент необходим, чтобы предотвратить выдавливание конструкции. Толщина плиты должна составлять не менее 150 миллиметров. Крепление корпуса канализационной станции производится с помощью анкеров, при необходимости – с частичным бетонированием.

Канализационная насосная станция в нижней части оснащена анкерной юбкой с отверстиями для фиксации КНС к основанию. Когда корпус установлен, просверливаются отверстия в плите, в которые забиваются анкера, распирающиеся внутри фундамента. Соединение КНС с подводящим коллектором производится через вклеенную в корпус гильзу.

Если заблаговременно подготовлен котлован и залит фундамент, канализационная насосная станция смонтирована будет от двух до пяти дней, затем производятся пусконаладочные работы. На этом этапе устанавливаются поплавковые универсальные датчики, специалисты регулируют их работу и производят контроль срабатывания. Далее в КНС проверяют производительность насосов и функционирование трубопроводов.


Канализационная насосная станция: цена и где купить в СПб?

Компания АвестПласт предлагает в Санкт-Петербурге канализационные насосные станции, осуществляются монтажные и производственные работы. Цены на канализационные насосные станции зависят от нагрузок и "начинки", чтобы узнать стоимость КНС просто позвоните в компанию АвестПласт, проконсультируйтесь со специалистом и узнайте самую актуальную информацию по ценам с учетом Ваших условий.

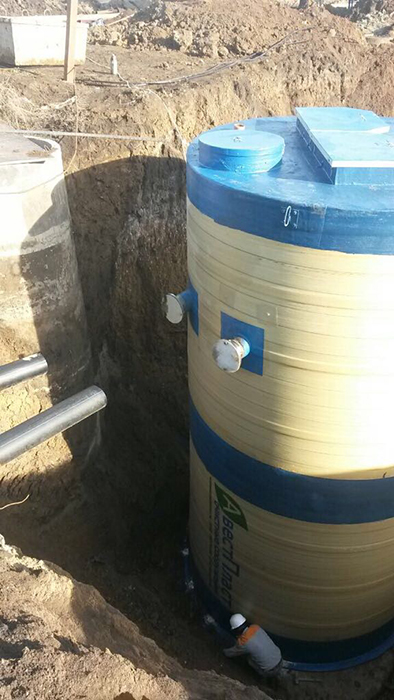

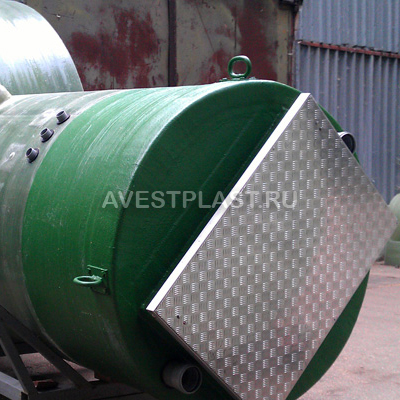

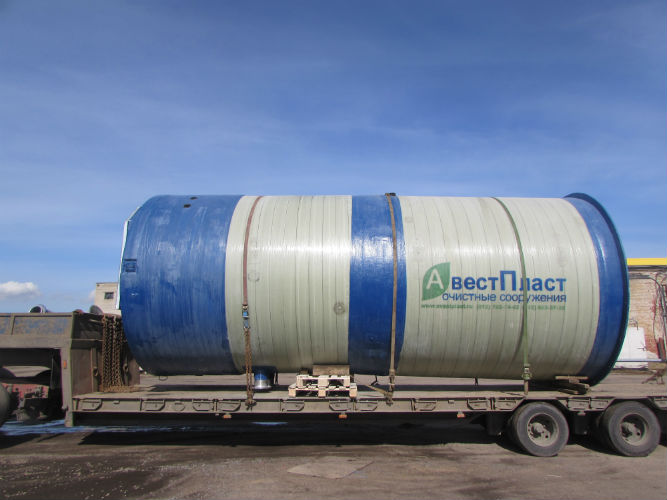

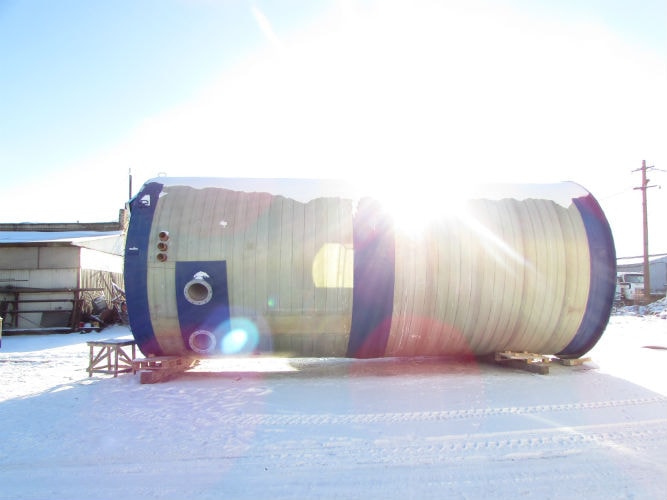

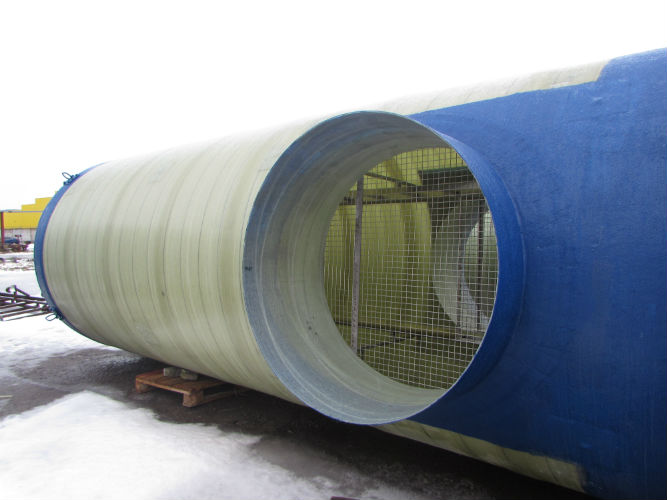

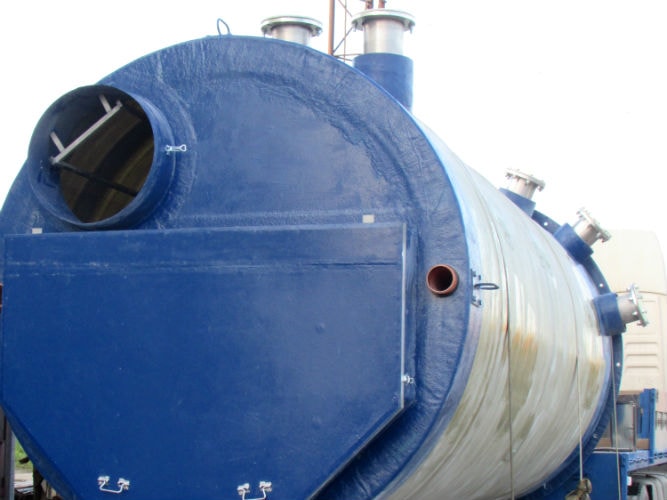

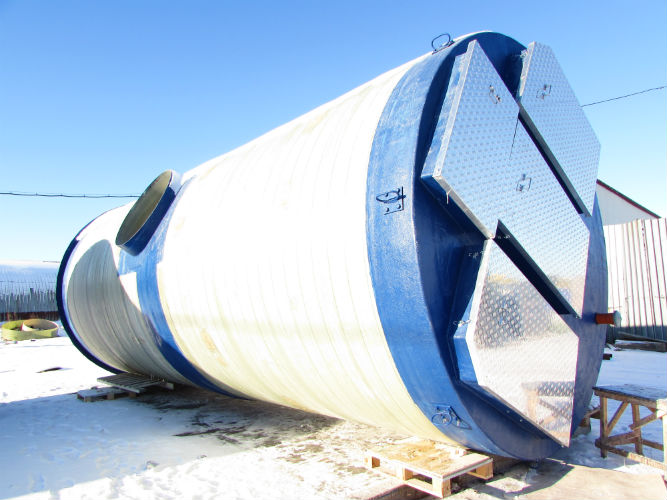

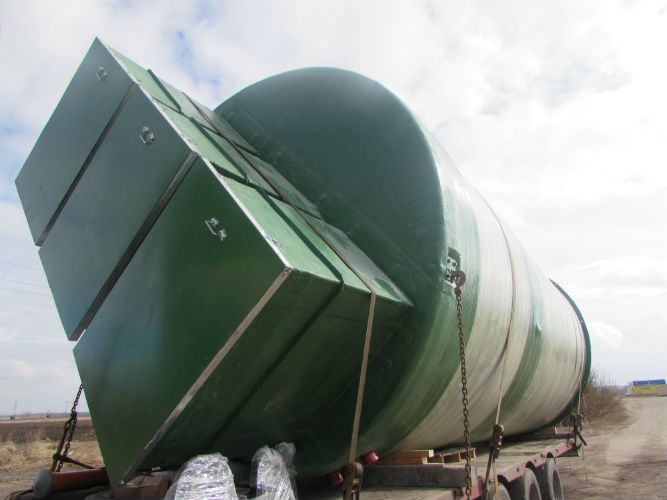

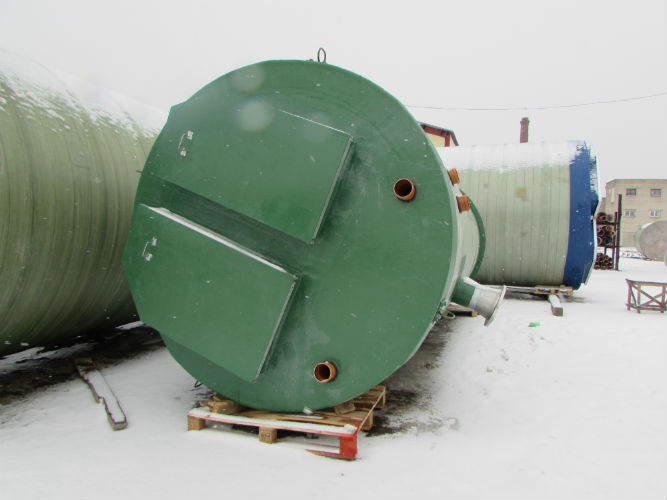

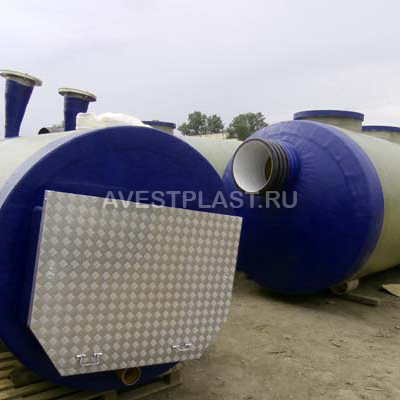

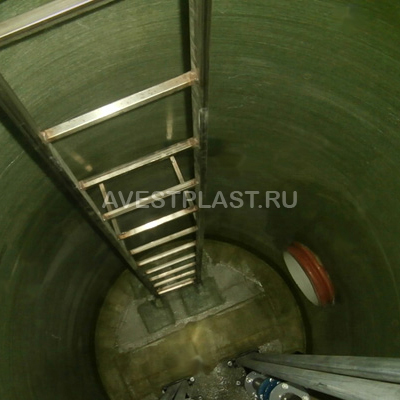

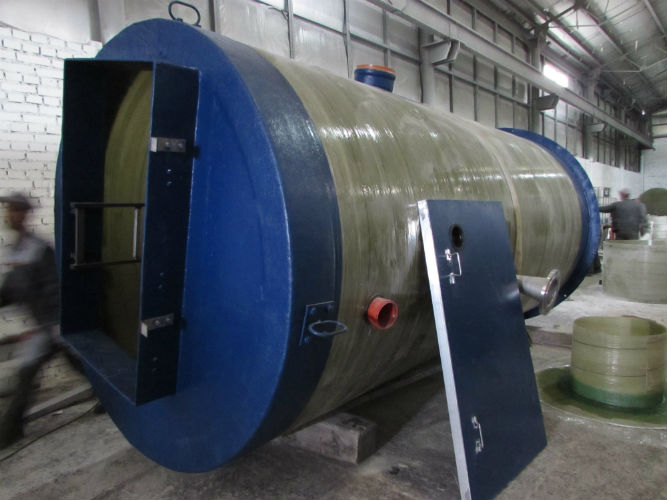

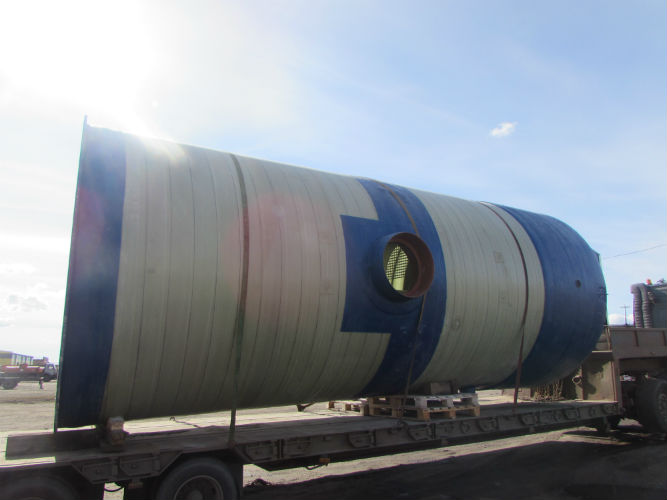

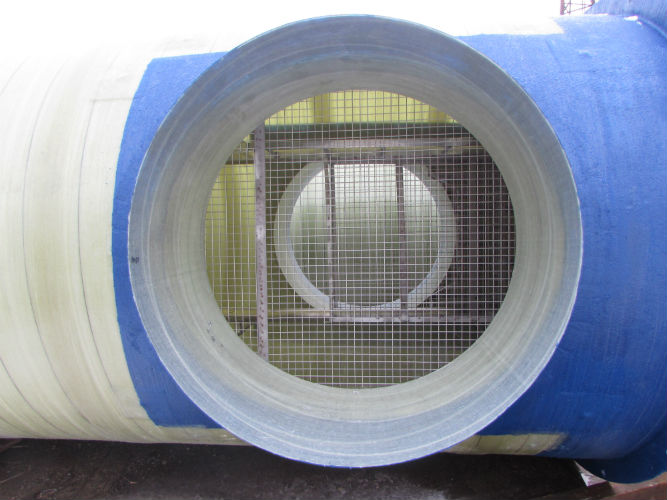

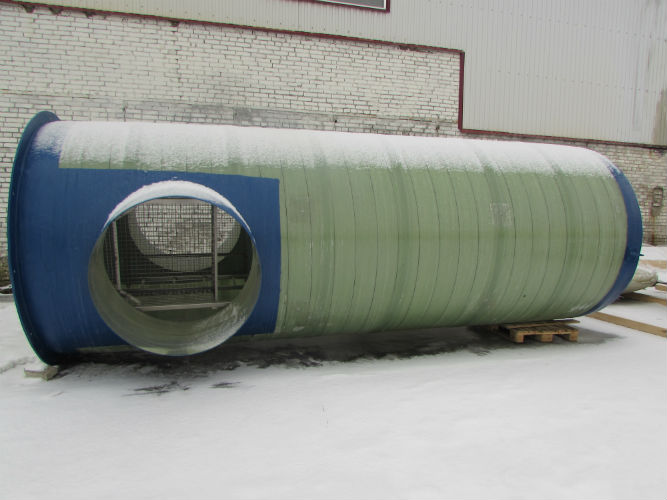

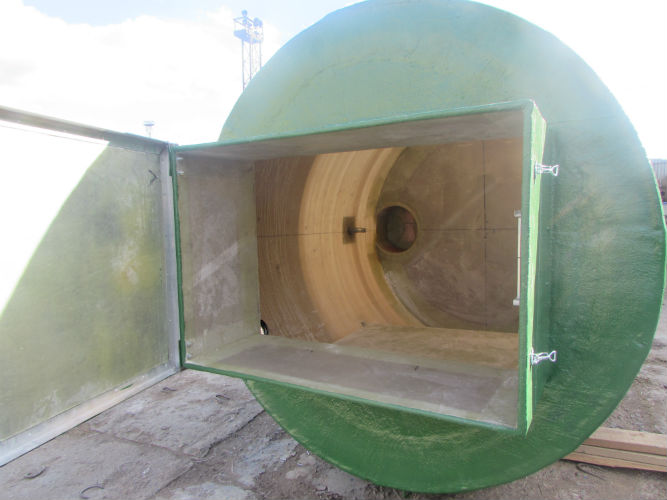

Фотографии КНС
