Насосная станция пожаротушения

Насосная станция пожаротушения - это элемент систем пожаротушения, предназначенный для обеспечения давления в противопожарном трубопроводе и своевременной подачи воды или пенного состава при возникновении чрезвычайной ситуации, связанной с возгоранием. На каждом промышленном или гражданском объекте должна быть гарантирована пожарная безопасность, для этого на этапе проектирования разрабатывается система пожаротушения, без которой здание не может быть введено в эксплуатацию.
КНС, насосная станция пожаротушения

downloadСкачать опросный лист на станцию пожаротушения (82Kb)

Заполненный опросный лист присылайте на почту: zakaz@avestplast.ru
На возникшие вопросы Вам ответят менеджеры по телефонам: +7 (812) 702-74-02, 923-37-32.


Чертеж-схема ПНС

jpg Чертеж-схема ПНС - посмотреть

pdf Чертеж-схема ПНС - посмотреть

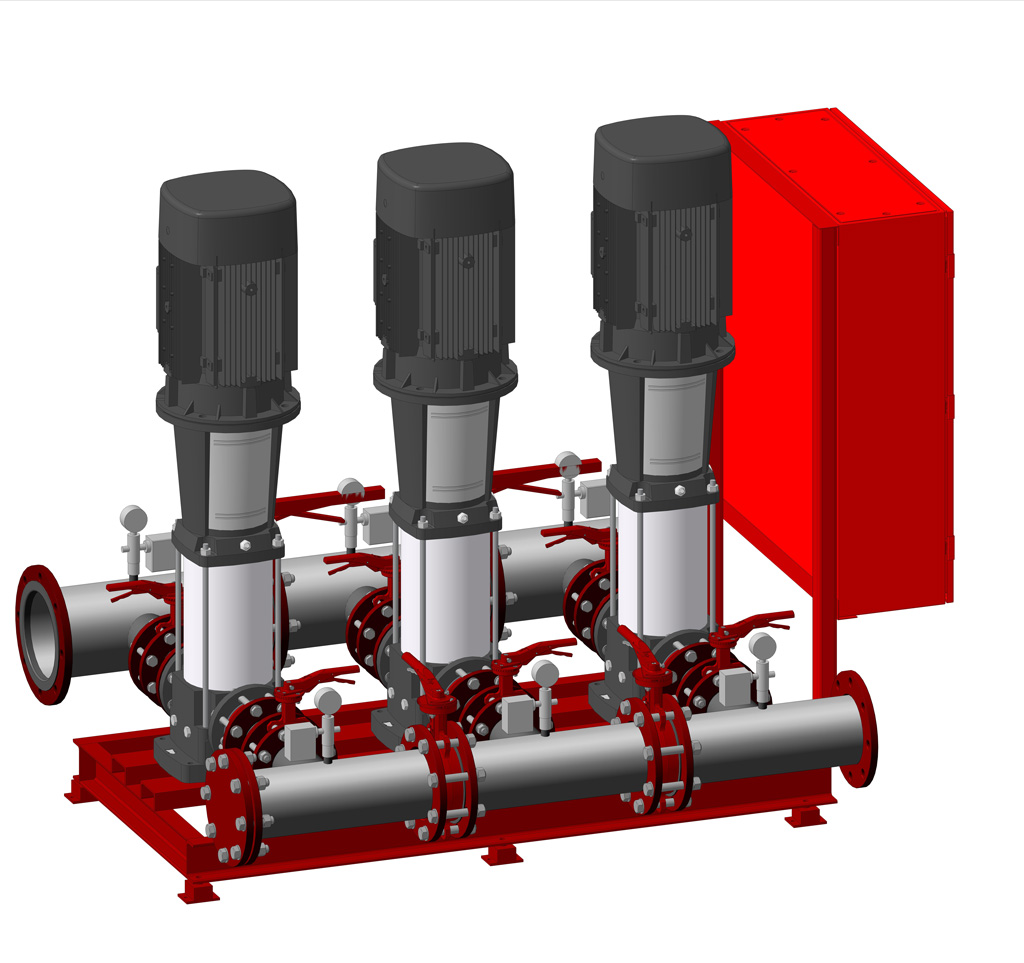

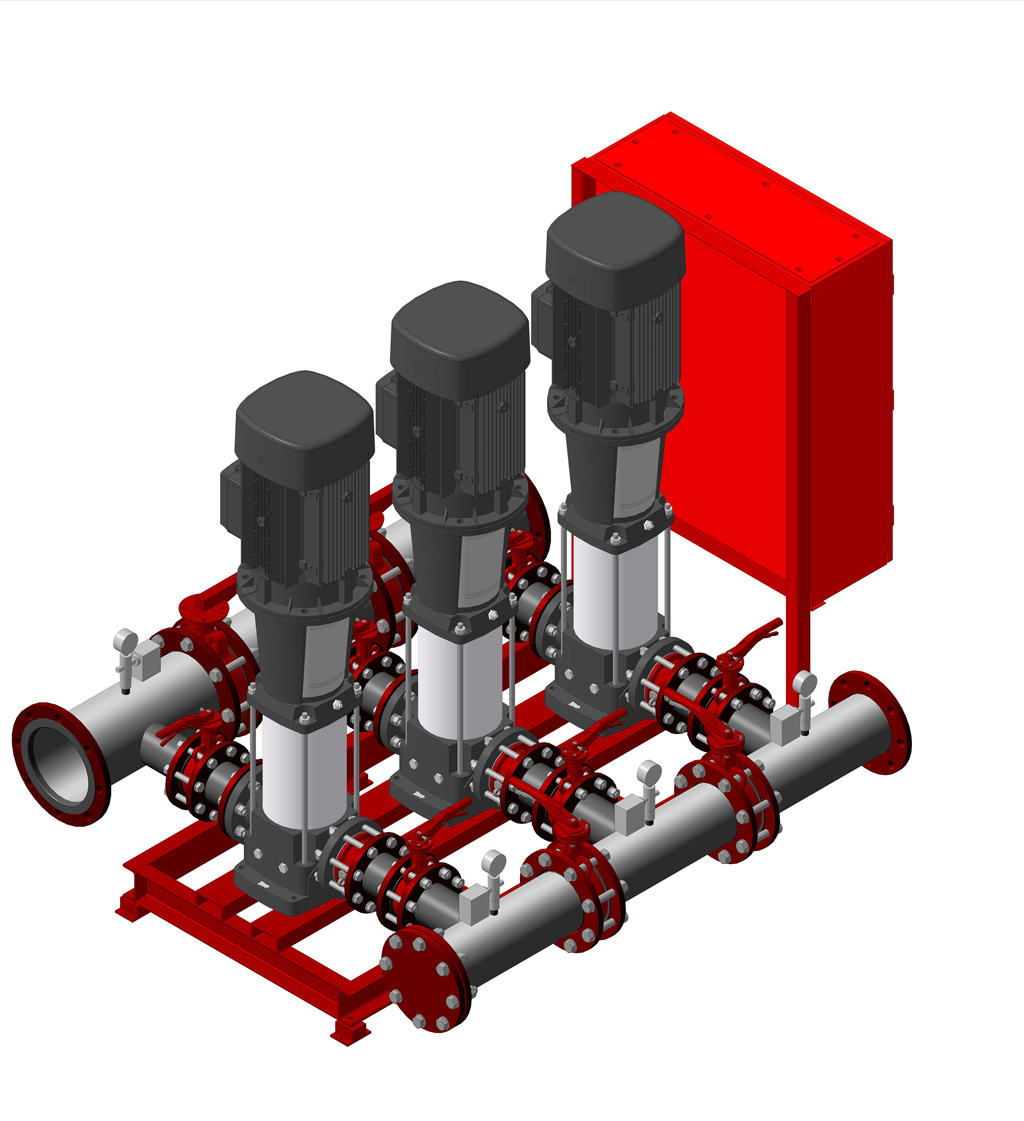

Пожарная насосная станция представляет собой конфигурацию оборудования, спроектированную и собранную для решения конкретных задач. Входящее в нее оборудование подбирается исходя из сложности этих задач, вида защищаемого от пожара объекта, требований заказчика.

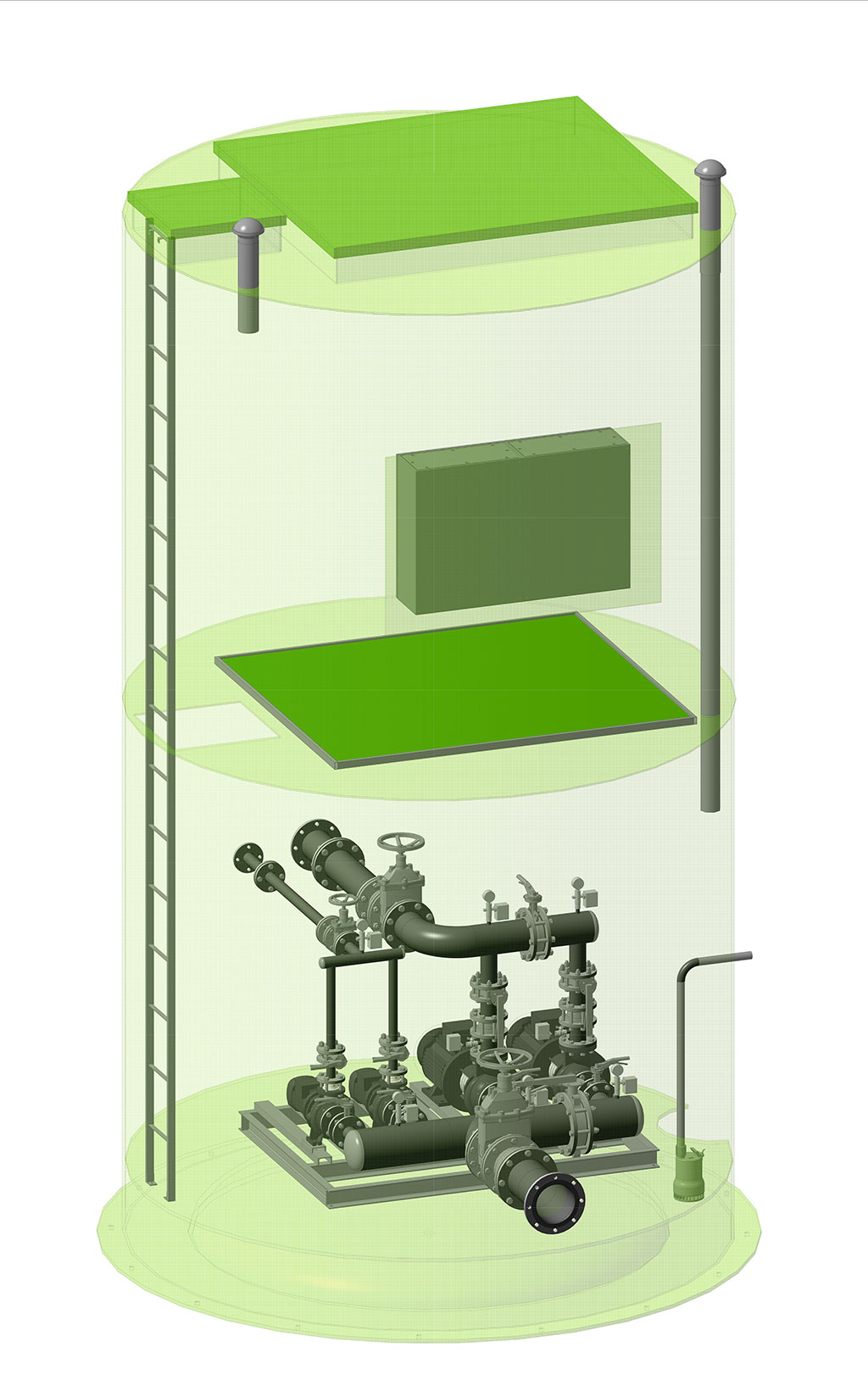

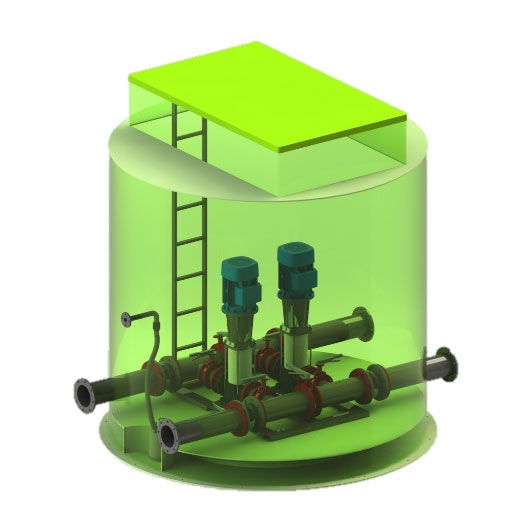

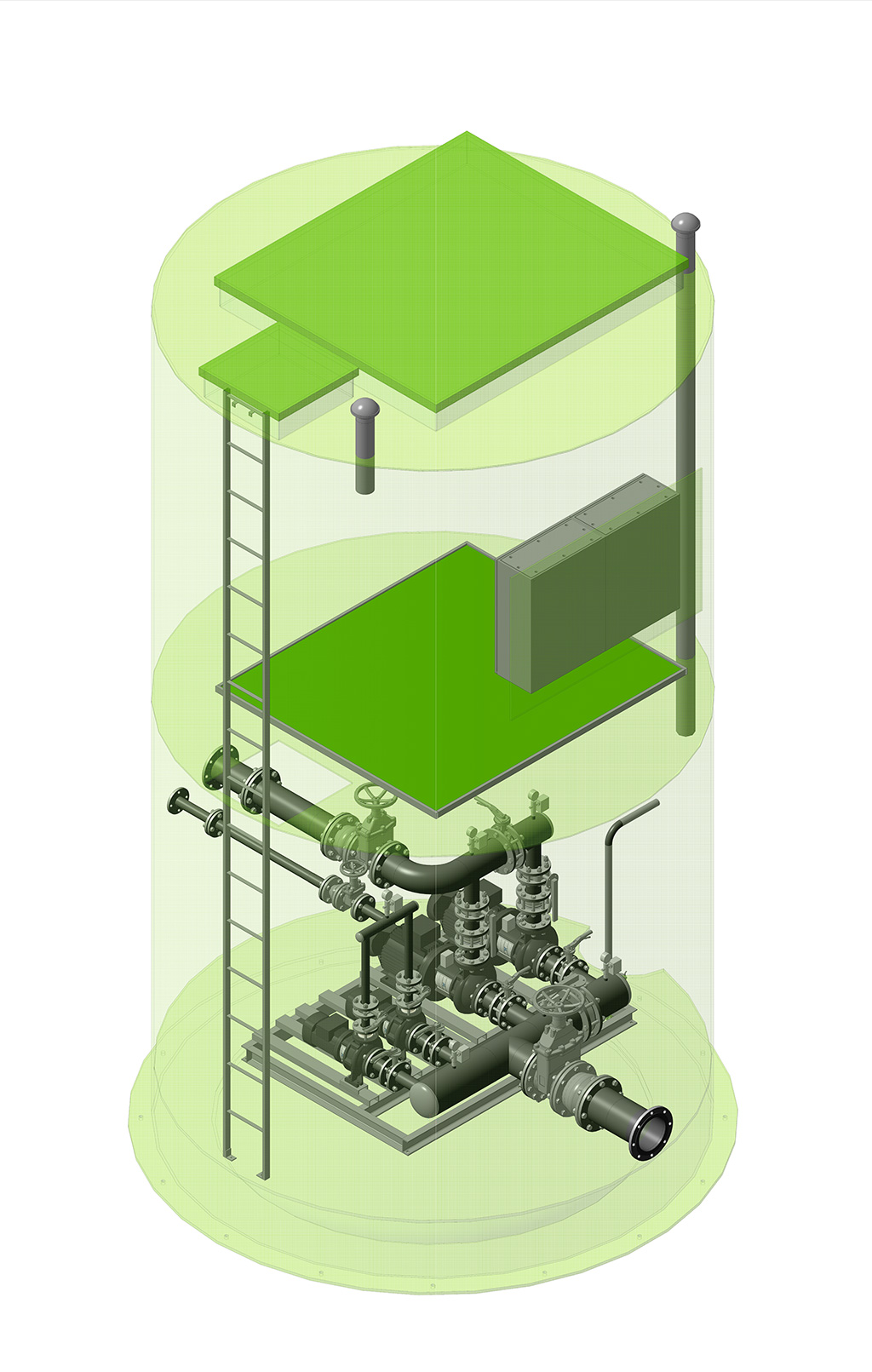

Корпус насосной станции пожаротушения абсолютно герметичный, что исключает попадание в станцию грунтовых вод и попадание в грунт сточных вод из станции. Внутри корпуса ПНС закреплены направляющие для насосов, цепи для подъема и извлечения насосов и кронштейн-направляющие трубы для крепления датчиков уровня.

Входной и напорные трубопроводы могут быть выполнены из различных материалов. На напорных трубопроводах расположены задвижки и обратные клапана. Напорные трубопроводы объединяются в общий коллектор и от него выходит выходной напорный патрубок. Насосы погружные и монтируются путём опускания по направляющей до срабатывания замка.


Классификация систем пожаротушения

В зависимости от особенностей установки станции делятся на два вида: стационарные и прередвижные.

Стационарные установки делятся по способу забора воды:

  • Из специального водопровода или городской водопроводной сети;
  • Из подземных резервуаров или скважин;
  • Из открытых водоёмов.
  • В двух последних вариантах насосные станции пожаротушения дополнительно комплектуются системами забора воды, которые запускаются одновременно с нагнетающими насосами. Традиционно в состав станций подачи воды входят погружные насосы для пожаротушения. Но ввиду их низкой эффективности, сложного монтажа и небольшого срока службы, сейчас всё чаще используют самовсасывающие центробежные насосы для пожаротушения.

    Стационарные насосные установки, в большинстве случаев, обслуживают дренчерные или спринклерные системы тушения пожаров. Обе системы запускают пожарные насосы высокого давления автоматически. Спринклерная система представляет собой нечто вроде оросителя, заливая помещения водой с потолка. Дренчерная - создаёт «водяные стены», которые делят большие помещения на сектора, отделяют одни помещения от других.

    В случаях, когда здание большое и установка даже очень мощных насосов не сможет гарантировать подачу воды на верхние этажи или в дальние помещения, дополнительно монтируются повысительные сборки.

    Передвижные пожарные насосные станции монтируются на базе автомобиля.

    Есть также деление аппаратов пожаротушения по уровню надёжности. Первая категория надёжности не допускает перерыва в подаче воды или пенного раствора. Согласно второй категории перерыв в создании давления возможен, но краткосрочный, для запуска и перехода на резервное оборудование. Третья категория надёжности допускает длительные (но не больше суток) перерывы в работе оборудования.


    Принцип работы

    Насосная станция пожаротушения обеспечивает перекачку жидкостей с помощью 2-х и более насосов: рабочих и резервного. Перекачиваемая жидкость, через подводящий коллектор и входную трубу попадают в насосную станцию. При достижении верхнего рабочего уровня жидкости в ПНС до срабатывания датчика включается основной насос и перекачивает жидкость через напорный коллектор в напорную магистраль. По достижении нижнего рабочего уровня жидкости по датчику уровня насос отключается.

    Шкаф управления (ШУ) обеспечивает контроль уровня жидкости и управление включением насосов с помощью поплавковых выключателей. К ШУ должны быть подключены четыре поплавковых выключателя.

    Шкаф управления обеспечивает одновременную работу насосов в случае превышения максимальной проектной нагрузки, функцию автоматической смены насосов, аварийное включение второго насоса в случае отказа первого.


    Требования, предъявляемые к насосным станциям пожаротушения

    • В случаях, когда вода подаётся на станцию из резервуаров, желательно располагать их выше уровня насосов. В этом варианте отпадает надобность установки систем забора воды. В тех, случаях, когда это невозможно, систем забора воды должно быть больше одной, причём все они должны быть независимы друг от друга;
    • Помещение, в котором находится насосная станция пожаротушения, должно быть отделено от здания огнеупорными перегородками и иметь собственный отдельный вход;
    • Ввиду того, что моноблочные насосные станции для пожаротушения используются не часто, они должны быть оборудованы надёжной системой запуска, даже после длительного простоя. Периодически необходимо проверять работоспособность противопожарной системы способом имитации пожара;
    • Во избежание необходимости проведения профилактических работ, необходимо, чтобы детали и узлы контейнерных модульных пожарных насосных станций были выполнены из прочного огнеупорного пластика;
    • Системы пожаротушения, особенно первой и второй категорий надёжности, должны быть запитаны электроэнергией двумя независимыми фидерами с автоматической системой переключения с одного на другой. Если это невозможно, вместо второго фидера устанавливается автономная электростанция, либо предусматривается привод насосов от двигателей внутреннего сгорания - генераторов;
    • Каждая насосная пожарная станция автоматического пожаротушения должна иметь сертификат пожарной безопасности.
